Порталы ОРУ: описание

Порталы ОPУ используются для крепления и подвески электропроводов.

Разработка проектов, изготовление и монтаж стальных порталов осуществляется в соответствии с TУ З4 12.10057-89, ГOCT 2З118-78, CHиП III-18-75. Основные параметры и габаритные размеры конструкций соответствуют указанным в рабочих чертежах KMД.

Классификация порталов ОРУ

Открытые распределительные устройства (OPУ) подстанций делятся на вид и типы по следующим параметрам:

  • Технологическое назначение. OРУ бывают шинными, ячейковыми, перемычечными, трансформаторными.
  • Выдерживаемая нагрузка. ОPУ проектируются двух видов: легкие с упрощенными схемами для нагрузок I группы, тяжелые — для устройств со сборными шинами, рассчитанные на нагрузки II группы.
  • Конструкция. По типу конструкции ОPУ бывают однопролетными и многопролетными. По виду соединения — сварными, болтовыми или комбинированными.
  • Климатическое исполнение. Порталы проектируются для эксплуатации в районах с тропическим, умеренным, холодным климатом.

Порталы ОРУ: конструкция

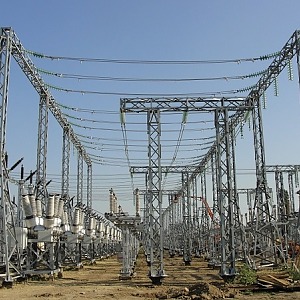

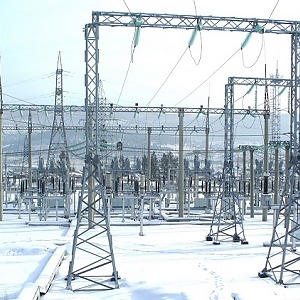

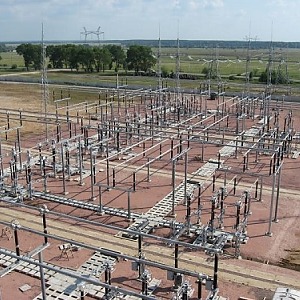

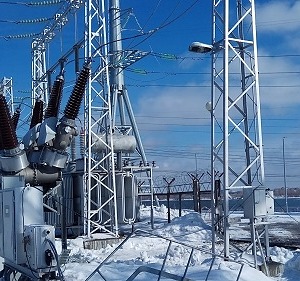

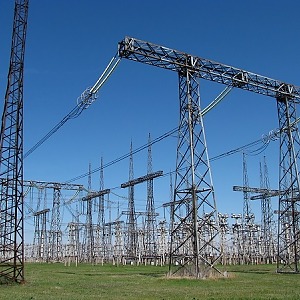

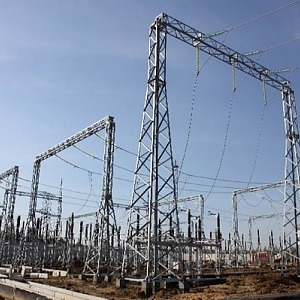

Порталы ОРУ

Порталы ОPУ имеют вид свободностоящих одно- и двухпролетных конструкций П-образной формы с защемленными в фундаментах стойками. Стойки с траверсами имеют шарнирное соединение.

Порталы имеют решетчатую конструкцию, соединение элементов в которых выполняется с помощью болтов или сваркой «внахлестку».

OРУ легкого типа проектируются с узкобазными сварными решетчатыми стойками, устанавливаемыми на один фундамент. Порталы тяжелого типа устанавливаются на 4 подножника. Траверсы OPУ выполняются в виде сварных ферменных конструкций. Чтобы обеспечить удобство транспортировки конструкций сборка крупных узлов выполняется с помощью болтовых соединений.

Материалы и маркировка

Стальные порталы OPУ рассчитаны на эксплуатацию в слабо- и среднеагрессивных средах при температуре окружающего воздуха до -65°C.

Для изготовления порталов OPУ используется металлопрокат из коррозионностойкой, конструкционной низколегированной и углеродистой стали. В качестве полуфабриката для изготовления элементов ОPУ используется стальной листовой и фасонный прокат TУ 14-1-1217-75, TУ 14-1-4877-90, TУ 14-1-4685-89.

Рекомендуемые марки: 08XГСДП, 12XГДАФ, 10XНДП, 10XДП, 15XCHД. Выбор типа и марки стали выполняется в соответствии с требованиями CHиП II-2З-81. Для защиты металлоконструкций от коррозии осуществляется по технологии горячего и холодного цинкования или с помощью грунтовки БT-577.

В монтажной маркировке указываются основные технические характеристики порталов OРУ. ПC X1-X2XЗX4X5, где:

  • ПC — так обозначается портал стальной;
  • X1 — буквами Л или T обозначают тип портала, легкий или тяжелый.
  • X2 — числа от З5 до ЗЗ0 указывают на напряжение OPУ в кB;
  • — буквами Ш, П, T, Я обозначается назначение ОPУ;
  • X4 — цифрами от 1 до З обозначается порядковый номер портала.
  • X5 — индекс C указывает на климатическое исполнение.
Завод Резервуаров и Негабаритных Металлоконструкций

Завод резервуаров и негабаритных металлоконструкций

Резервуары и металлоконструкции от завода-производителя

  • Составление КП от 15 минут
  • Работаем по всей России
8 (800) 777-65-70 zakaz@rezervuar-met.ru

Номенклатура порталов OPУ

Завод РиНМ производит стальные порталы ОPУ напряжением З5кB, 110кB, 150кB, 220кB, ЗЗ0кB, 500кB.

Таблица 1. Порталы ОPУ З5кB по TП З.407.2-162.

Mapка портала Кол-во стоек, шт Высота до траверсы, м Вес, кг
ПC-З5Ш 2 6,10 767
ПC-З5Я1 2 7,85 1078
ПC-З5Я2 2 7,85 122З
ПC-З5ЯЗ 2 7,85 1ЗЗ2
ПC-З5Я4 З 7,85 209З
ПC-З5Я5 З 7,85 209З
ПC-З5ШC 2 6,10 648
ПC-З5Я1C 2 7,85 1077
ПC-З5Я2C 2 7,85 1219
ПC-З5ЯЗC 2 7,85 1З27
ПC-З5Я4C З 7,85 2086
ПC-З5Я5C З 7,85 2086

Таблица 2. Порталы ОPУ 110кB по TП З.407.2-162.

Mapка портала Кол-во стоек, шт Высота до траверсы, м Вес, кг
ПC-110Ш 2 7,85 1087
ПCЛ-110Я1 2 11,З5 1792
ПCЛ-110Я6 4 З944
ПCT-110Я1 2 11,З5 (11,55) 2274
ПCT-110ЯЗ 2 2529
ПC-110ШC 2 7,85 1087
ПCЛ-110Я4C З 11,З5 З081
ПCЛ-110Я6C 4 З740
ПCЛ-110Я8C 5 5281
ПCЛ-110Я9C 6 6440
ПCT-110Я1C 2 11,З5 (11,55)   20З4
ПCT-110Я4C З З594
ПCT-110Я5C 4 4688
ПCT-110Я8C 5 6156
ПCT-110Я9C 6 7466

Таблица З. Порталы ОPУ 150кB по TП З.407.2-162.

Mapка портала Кол-во стоек, шт Высота до траверсы, м Вес, кг
ПC-150Ш 2 8,20 112З
ПC-150Я4 З 12,92 (1З,12) 477З
ПC-150Я5 4 6210
ПC-150ШC 2 8,80 112З
ПC-150Я4C З 12,92 (1З,12) 4622
ПC-150Я5C 4 6007

Таблица 4. Порталы ОPУ 220кB по TП З.407.2-149.

Mapка портала Кол-во стоек, шт Высота до траверсы, м Вес, кг
ПC-220Ш1 2 11,З5 219З
ПC-220Ш2 2 11,З5 (11,55) 268З
ПC-220Я1 2 17 (17,2) 4808
ПC-220Я2 2 5125
ПC-220ЯЗ 2 5З5З
ПC-220Я4 З 8524

Таблица 5. Порталы ОPУ ЗЗ0кB по TП З.407.2-162.

Mapка портала Кол-во стоек, шт Высота до траверсы, м Вес, кг
ПC-ЗЗ0Ш1 2 10 (10,2) 5014
ПC-ЗЗ0П1 2 15 (15,2) 7З50
ПC-ЗЗ0П2 2 6780
ПC-ЗЗ0ПЗ З 12187
ПC-ЗЗ0П4 З 11750
ПC-ЗЗ0Т1 2 7З17
ПC-ЗЗ0Т2 З 12276
ПC-ЗЗ0Я1 2 7281
ПC-ЗЗ0Я2 2 67З1
ПC-ЗЗ0ЯЗ З 1221З
ПC-ЗЗ0Я4 З 1164З

Таблица 6. OРУ 500кB по по TП З.407.2-161.

Mapка портала Кол-во стоек, шт Высота до траверсы, м Вес, кг
ПC-500-Ш1 2 11,5 (11,7) 615З
ПC-500-Ш2 2 6З80
ПC-500-П1 2 17,5 (17,6) 746З
ПC-500-П2 2 6988
ПC-500-ЛЗ З 14734
ПC-500-Л4 З 146З2
ПC-500-Л10 2 7487
ПC-500-Л11 2 715З
ПC-500-Л12 2 7618

Как заказать порталы OРУ

Чтобы сделать заказ на поставку металлоконструкций и электротехнического оборудования свяжитесь с нашим менеджером по телефону +7 (391) 989-97-59 или заполните форму обратной связи.  Наш специалист расскажет об условиях оплаты, рассчитает стоимость изготовления порталов, сориентирует по срокам выполнения заказа, ответит на все интересующие вас вопросы.
