Резервуар вертикальный РВС 400 м3

Резервуар вертикальный РВС 400 м3

Стальной цилиндрический резервуар с вертикальной установкой, номинальным объемом 400 м³ широко применяется в промышленности. В нем, на относительно небольшой площади можно организовать хранение и технологическое использование в производстве вязких, жидких и сыпучих материалов. Завод Резервуаров и Негабаритных Металлоконструкций предоставляет возможность заказать и купить по экономически выгодной цене – резервуары вертикальные РВС 400 м³ по типовому, или разработанному по техническому заданию потребителя, проекту, производимые с учетом норм промышленной безопасности.

Назначение

Проектирование, изготовление, монтаж и испытания типовых изделий осуществляется по техническим условиям ГОСТ 31385-2016. Стандартом установлены требования, обеспечивающие безаварийную эксплуатацию и механическую надежность сооружений для нужд нефтедобычи, переработки и транспортировки нефтепродуктов, в качестве отстойников нефтесодержащих стоков и пластовых вод, для хранения противопожарного водного ресурса, минеральных удобрений, слабоагрессивных химических веществ и пищевых продуктов в жидком состоянии.

Описание конструкции

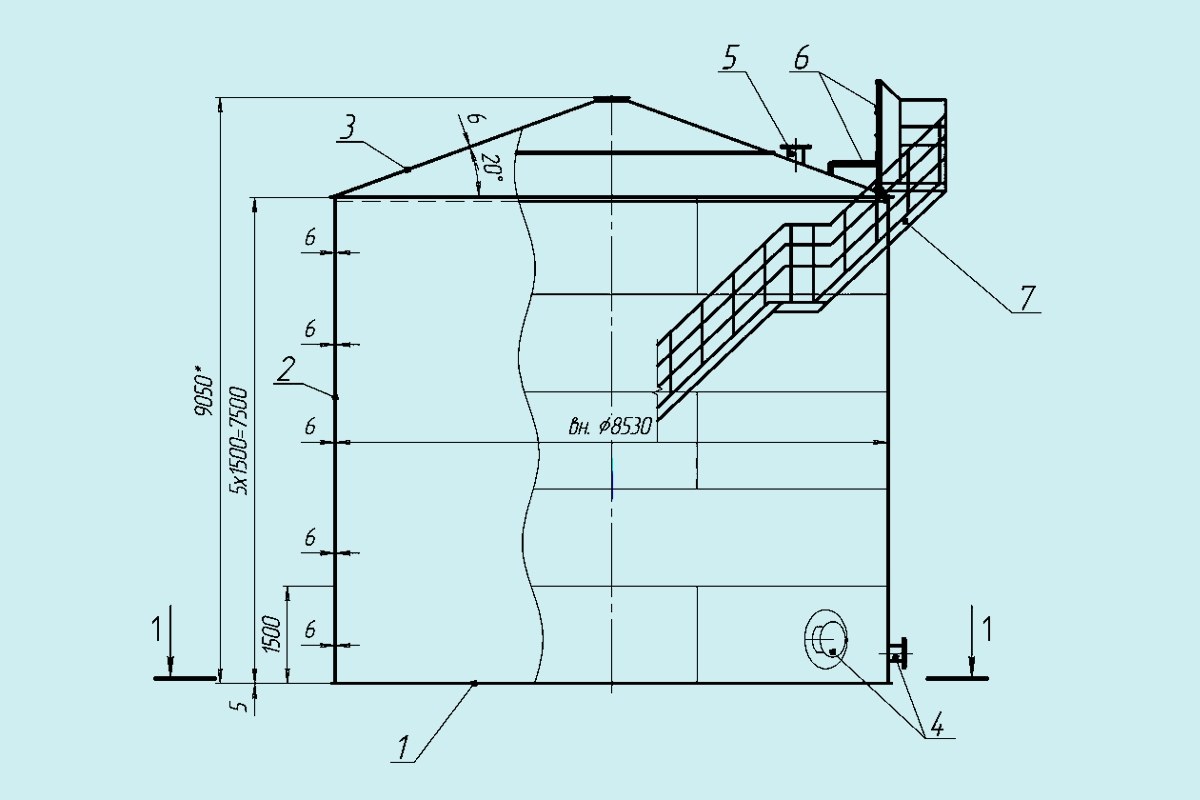

РВС 400 м³ является сварным сооружением из листовой стали. Согласно ГОСТ – обозначение РВС применяется для наземных, резервуаров вертикальных стальных – со стационарной крышей, без понтона. Вертикальная стенка сформирована из 5 поясов, каждый из которых представляет собой цилиндрическую обечайку. Заготовки соединены плотнопрочнымм сварным швом – в единое рулонированное полотнище. Кроме стенки элементами конструкции являются:

• днище – состоит из круглого, плоского сварного листа, с окрайкой по периметру;
• крыша – каркасная, сварная из сегментов в форме конуса, с основанием, соответствующим диаметру вертикальной стенки;
• кольцевая лестница с перильными ограждениями – от уровня земли, до верха цилиндра корпуса;
• площадка обслуживания – по периметру сооружения – с круговым ограждением;
• балки опорного каркаса и ребра жесткости.

Крыша и стенка, оборудуется врезными, герметично укрепленными: патрубками, опорными элементами под трубную обвязку, смотровым люком, кронштейнами для закрепления лестницы и площадки. Размещение устройств – согласно проекту.

Сборку конструкции осуществляют на месте эксплуатации. Кромки заготовок вальцованы под сварку. Соединение заготовок осуществляется двусторонними стыковыми сварными швами, с полным проплавлением.

Размеры РВС 400 м³

Конструкция имеет размеры, обеспечивающие устойчивость и равномерность распределения нагрузок от собственного веса, рабочей среды и внешних воздействий.

 Таблица 1. Типовые размеры элементов конструкции

Завод РиНМ принимает заказы на резервуары с защитной стенкой. Конструкция включает внутренний резервуар, под наполнение рабочей средой и наружную, стальную оболочку.

Эксплуатационные характеристики

Проект РВС 400 м³ рассчитан на механическую надежность и долговечность. Изделия оборудованы дыхательными и предохранительными клапанами, предотвращающими образование избыточного уровня давления и вакуума – в газовом пространстве РВС.

Таблица 2. Условия эксплуатации

Резервуары вертикальные, с номинальной вместимостью 400 м³ выполняются с системой противопожарной защиты, включающей сигнализаторы и установки тушения огня. В комплект сертифицированного изделия входят молниезащита и заземление корпуса. Защитные меры РВС 400 м³ от электростатической и магнитной индукции зависят от свойств продукта наполнения и материального исполнения резервуара.

Требования к стали

Элементы конструкции резервуара подразделяются на основные и вспомогательные, по степени ответственности. К стали для основных элементов предъявляются повышенные требования по степени раскисления. Марки стали подбирают в зависимости от климатического расположения резервуара: в умеренном климате Ст3, в холодном климате – 16ГС, 09Г2С. Заказчик может включить в техническое задание нержавеющие и другие марки стали, отвечающие требованиям по классу прочности и свариваемости.

Изделия имеют надежную антикоррозионную защиту. Наружная и внутренняя поверхности – оцинкованные. Дополнительно наносятся покрытия грунтовкой ГФ-021 или эмалью ПФ-115. По требование заказчика используем битумные и эпоксидные материалы.

Выгодное предложение от Завода РиНМ

Приглашаем оформить заказ и купить резервуары РВС 400 м³, имеющие веские преимущества относительно резервуарных сооружений других поставщиков. Мы предлагаем:

• полный цикл – от разработки проекта, до пуска в эксплуатацию;
• изделия из сертифицированных, качественных материалов, изготовленные по аттестованной сварочной технологии, аттестованным персоналом;
• РВС 400 м³ - общепромышленного исполнения, и допущенные для применения на спецобъектах атомной энергетики и в оборонных отраслях;
• экономически обоснованную, невысокую цену производителя – без переплаты.

Позвоните по номеру телефона Завода РиНМ, направьте техническое задание на электронный адрес. При необходимости получите компетентную консультацию нашего технического специалиста. Работам с заказчиками в России и в странах ближнего зарубежья.

Рассчитать стоимость или купить "Резервуар вертикальный РВС 400 м3" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.
