Резервуар вертикальный РВС 2000 м3

Резервуар вертикальный РВС 2000 м3

Резервуар вертикальный РВС 2000 м3



Резервуар вертикальный РВС-2000 м³ – это металлический цельносварной сосуд в форме цилиндра с ровным или конусообразным днищем, конической крышей с понтоном или без него. Соответствует ГОСТ 31385 от 2016 года, СТО-СА-03-002 от 2009 года. Изготавливают из конструкционной, нержавеющей стали методом рулонной, полистовой, комбинированной сборки. Используют в нефтеперерабатывающей, химической, пищевой промышленности, сельском хозяйстве для хранения жидкой продукции плотностью до 1600 кг/м³. Устанавливают на поверхности грунта, заранее подготовив технологическую площадку.



Предлагаемая продукция

Завод РиНМ изготавливает и реализует резервуар вертикальный стальной РВС-2000 м³ с одинарным или двойным корпусом по принципу «емкость внутри другой емкости»‎. Одинарный резервуар, выполненный по межгосударственному стандарту № 31385 от 2016 года, имеет общие размеры:



Наименование емкости Объем, м³ Диаметр, мм Высота конструкции, мм Вес изделия, кг
Резервуар РВС 2000 15180 12000 58735



Днище конусообразное, уклон от центра к стенкам 1:100



Наименование части Диаметр, мм Толщина в центре, мм Толщина по краям, мм Вес, кг
Днище 15180 5 7 8458



Стенка выполнена в виде замкнутого цилиндра



Наименование части Количество горизонтальных поясов, шт. Толщина нижней части, мм Толщина верхней части, мм Вес, кг
Стенка 8 7 5 25075



Крыша стационарная конусообразная



Наименование части Диаметр, мм Толщина металла, мм Угол наклона, ° Вес, кг
Крыша 15180 5 4,76-9,46 13840



Резервуар РВС-2000 можно комплектовать алюминиевым или стальным понтоном открытого типа, состоящего из герметических отсеков



Наименование части Количество коробов, шт. Ширина каждого короба, м Толщина металла, мм Ширина внутреннего борта, мм Ширина наружного борта, мм Вес, кг
Понтон 10 2,2 5 280 500 12430



Расчетный вес прочих конструкций



Название конструкции Вес, кг
Силовые каркасы 5200
Технологическая площадка 2219
Комплектующие 1615
Лестница 1190
Люки, патрубки 1138



Ввиду больших размеров, собирают резервуар РВС-2000 непосредственно на месте, где его будут использовать. Заранее подготавливают технологическую площадку, завозят листовой прокат, резанные или сваренные заготовки.



Наш сортамент

Завод РиНМ производит резервуар вертикальный стальной РВС-2000 м³ в стандартной модификации и под заказ. Модельный ряд выпускаемой продукции выглядит следующим образом:



Модель изделия
Технические особенности
РВС-2000
Крыша стационарная, не укомплектованная понтоном
РВСП-2000
Крыша с понтоном
РВСПк-2000
Крыша с поплавковой камерой



Наши специалисты располагают отделом проектирования, рассчитают проектную документацию любой сложности. Современное высокоточное оборудование, большой практический опыт позволяют справиться с самыми сложными заказами в ограниченные сроки. Внутренний отдел технического контроля гарантирует соблюдение технологических норм на всех этапах производства. По окончанию работ, каждое изделие проходит цикл испытаний, после чего выдается технический паспорт, сертификат качества, гарантийный талон. Это облегчает прохождение проверок местными контролирующими органами в нашей стране и за рубежом.



По требованию клиента изготовим емкость с дополнительной защитой по типу «стакан в стакане», установим технологические люки, штуцера, лестничные пролеты, площадки для обслуживающего персонала, безопасные ограждения, необходимое оборудование, контрольно-измерительные приборы.



Рабочие параметры

Резервуар вертикальный стальной РВС-2000 м³ проектируют, изготавливают, устанавливают по ГОСТ 31385 от 2016 года, СТО-СА-03-002 от 2009 года. Емкость стандартной комплектации имеет общие рабочие характеристики:



Рабочие параметры
Числовые показатели
Плотность жидкого рабочего вещества, кг/м³, не больше 1600
Избыточное внутреннее давление в газовом пространстве, кПа 5
Разрежение в газовом пространстве, Па, не больше 500
Рабочая температура корпуса, °C -65...+160
Сейсмичность, баллы, не больше 9
Период гарантийного обслуживания, лет 5
Расчетный срок эксплуатации, лет, не меньше 50



При изготовлении резервуара под заказ допускается коррекция эксплуатационных свойств в соответствии с условиями применения, техническими характеристиками производственного цикла.



Штуцера

Резервуар вертикальный РВС-2000 м³ пользуется спросом в сельском хозяйстве, на нефтеперерабатывающих комплексах, химических предприятиях. Для соединения металлического корпуса с системами коммуникаций, измерительными приборами, стационарным и навесным оборудованием используют штуцера:



Штуцер, его назначение Диаметр, мм
Люк для технического обслуживания 600
Подвод, отвод рабочей среды 80
Подвод, отвод теплового носителя 50



Размеры штуцеров для монтажа оборудования, контрольных, измерительных приборов рассчитывают индивидуально исходя из заданных технических условий.



Применение

Резервуар вертикальный РВС-2000 м³ имеет широкий спектр применения. Это универсальное изделие, его использование зависит от материалов конструкции, установленного оборудования. Приведем несколько примеров:

  • химическое производство – хранение реагентов, суспензий, других жидкостей;
  • предприятия пищевой промышленности – воды, жидкостей растительного происхождения;
  • комплексы по переработке нефти – сырой нефти, нефтяных продуктов в жидком состоянии.

Благодаря вертикальным конструкциям резервуаров на 2000 м³ экономится территория предприятия, обеспечивается беспрерывное производство, представляется возможным сливать жидкость самотеком. Закачивают рабочую среду насосами.





Завод РиНМ поставляет резервуары вертикальные РВС-2000 м³ всеми видами транспорта, как по территории России, так и за рубеж. На каждое изделие выдается полный пакет сопровождающей документации, сертификат качества межгосударственного образца, гарантийный талон. Подать заявку на оформление заказа можно на сайте. Бесплатная консультация по телефону, электронной почте. Информация по взаимовыгодному сотрудничеству у менеджера.

Рассчитать стоимость или купить "Резервуар вертикальный РВС 2000 м3" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.

Широкая номенклатура изготавливаемая нашим предприятием ценится надежностью конструкций и высокими техническими характеристиками, мы изготавливаем как габаритные так и негабаритные металлоконструкции и прочие металлоизделия,  емкости, сосуды, аппараты.

Весь штат нашего предприятия – это высококвалифицированные специалисты !

Собственный цех горячего оцинкования , позволяет произвести антикоррозионное покрытие согласно нормативам по ГОСТ 9.307-89, а так же покрытие от коррозии и старения по ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012.

Так же мы всегда готовы предоставить услуги по огнезащитной обработке и конструктивной огнезащите по ГОСТ Р 53295-2006

РазработкаКМД– от 1-го дня.

Перевезем, доставим все необходимые металлоконструкции, комплектующие и емкости до Вашего объекта в любой город России!

Для оформления заказа и определение ценовой политики в Красноярск на "Резервуар вертикальный РВС 2000 м3" Вам достаточно набрать по телефону +7 (391) 989-97-59 или отправить заявку на наш электронный адрес krasnoyarsk@rezervuar-met.ru

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

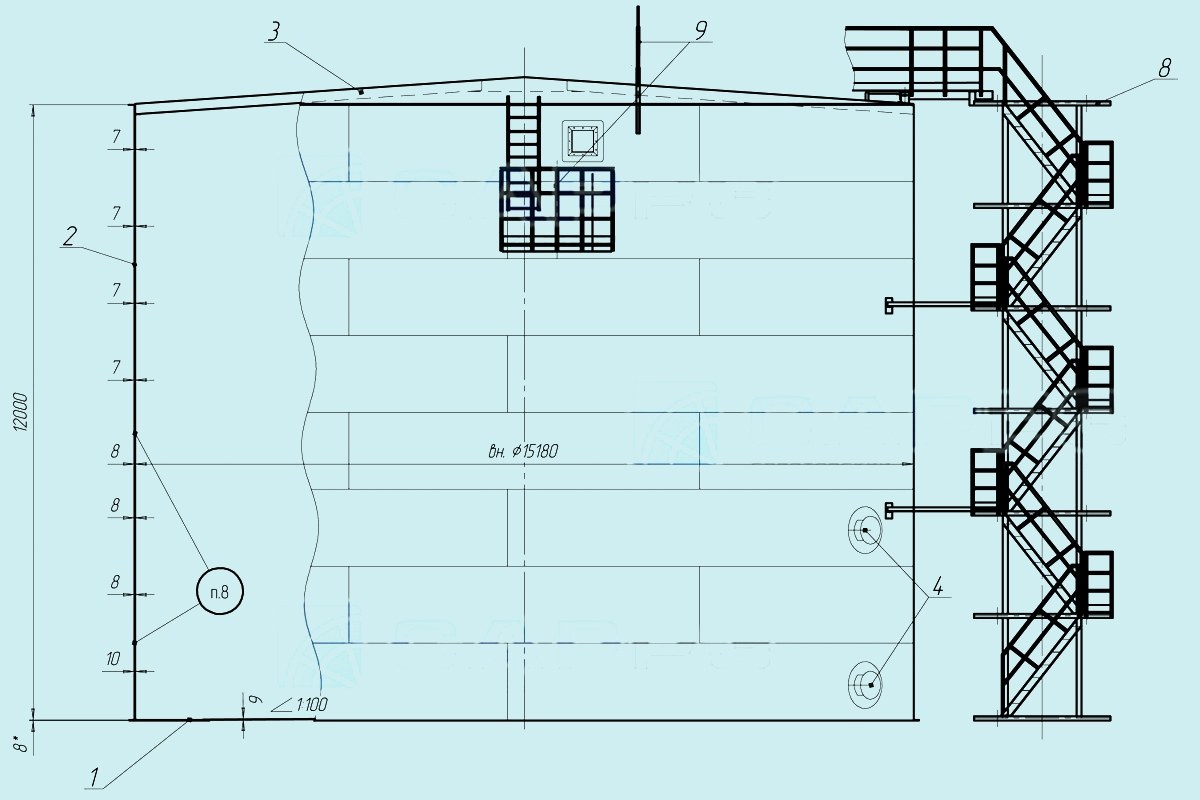

1- днище, 2 - стенка, 3 - крыша коническая щитовая, 4 - люки и патрубки, 5 - люки и патрубки, 6 - понтон алюминиевый, 7 - площадка с ограждением, 8 - лестница шахтная, 9 - комплектующие конструкции (молниеприемник, крепления заземления, площадка обслуживания пеногенераторов)

Чертежи
