Резервуар горизонтальный РГС-5 м3

Резервуар горизонтальный РГС-5 м³: назначение, описание, стандартизация

Резервуары горизонтальные стальные наземного (подземного) типа РГС-5 м³ – это специальные герметичные емкости, широко применяемые в различных сферах народнохозяйственной деятельности. Отличительная особенность стальных резервуаров – компактность и вместительность, а также надежность и долговечность эксплуатации.

Специализированный «Завод Резервуаров и Негабаритных Металлоконструкций» предлагает продукцию высокого качества, по всем параметрам соответствующую требованиям ГОСТ 17032-2010 и иных отраслевых стандартов. У нас самые низкие цены и самые высокие гарантии качества!

Назначение резервуаров РГС-5 м³

Горизонтальные резервуары РГС-5 устанавливаются на различных предприятиях, чья деятельность связана со сферой нефтегазовой промышленности. В этих стальных емкостях обеспечивается накопление, кратковременное/длительное хранение и дозированный отпуск следующих жидкостей:

• Светлые и темные нефтепродукты;
• Горюче-смазочные материалы;
• Техническая вода;
• Вода для тушения пожаров.

Для обеспечения эффективной эксплуатации технологической емкости важно чтобы плотность рабочей жидкости не превышала 1тс/м³.

Для давления внутри емкости предусмотрены строгие ограничения:

Тип изделия	Ед. изм.	Параметр
Плоское дно	Кгс/см²	40,0
Коническое	-/-	10,0
В вакууме	-/-	10,0

Стандартизация резервуаров  РГС-5 м³

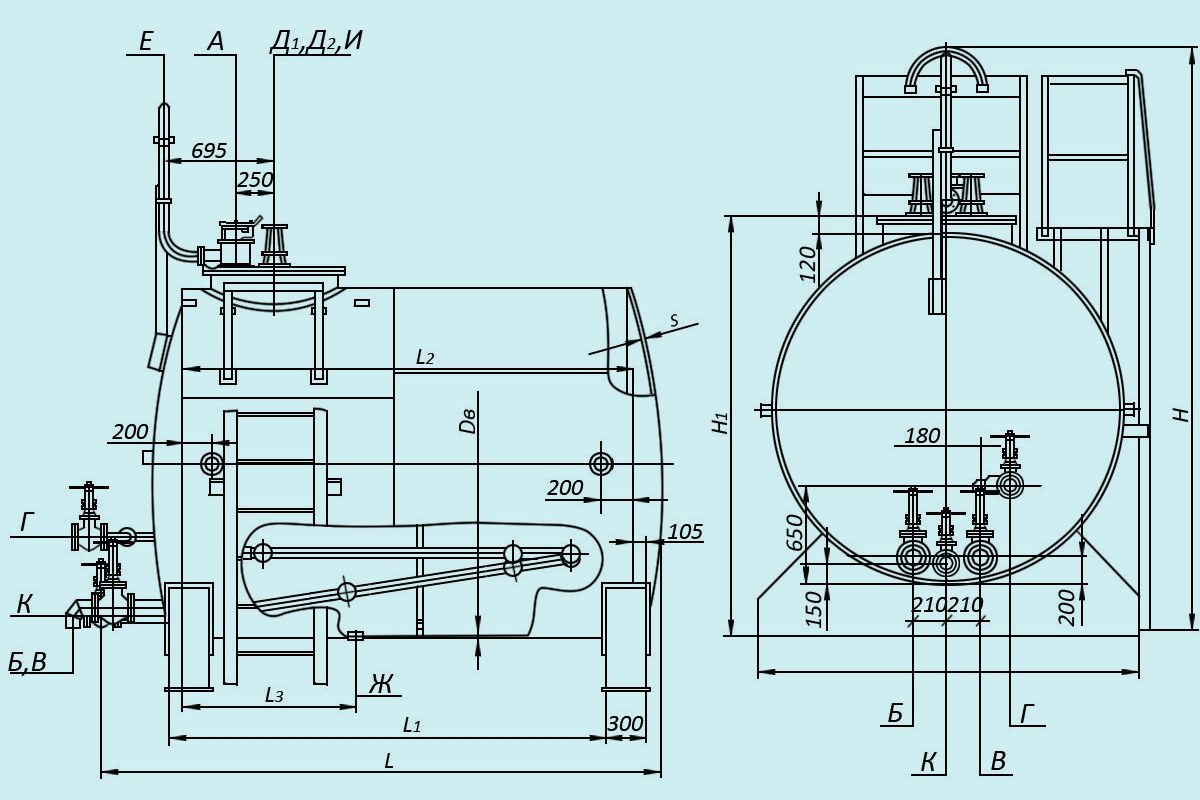

По своей конструкции модель РГС-5 представляют собой металлические цилиндры с днищем плоской или конической формы. Размеры строго регламентированы (2,8х1,8х2,8 м), а в комплекте с емкостью идет горловина и патрубки.

Процесс изготовления регламентируется следующими нормами:

№ п/п	Наименование документа	Номер	Содержание
1	ГОСТ	17032-2010	Технические условия на производство резервуаров
2	-/-	9.307-89	Нанесение антикоррозийного покрытия
3	-/-	9.302-88; 9.308-85	Дополнительное защитное покрытие от коррозии и старения
4	ГОСТ Р	53295-2006	Обработка для огневой защиты

В зависимости от температуры окружающей среды и сферы применения, резервуары РГС-5 могут изготавливаться из следующих марок стали:

Марка	T°C
Ст3	≤ -40
09Г2С	≤ -40

Широко используются различные марки нержавеющей стали: 20Х13Н4Г9, 12Х18Н9; 12Х18Н10Т и другие. Их состав и свойства регламентируются по ГОСТ 5582-75.

Дополнительные требования к изготовлению и эксплуатации резервуаров РГС-5 м³

Данные емкости могут эксплуатироваться при внешних температурах, колеблющихся в пределах: -10 … + 35°C. Конструкция изделия определяет 2 возможных способа установки: над поверхностью земли и в котловане. При этом уровень влажности грунта не имеет принципиального значения.

Для обеспечения экологических норм безопасности и предотвращения утечек ГСМ емкости изготавливаются с 2 стенками и дополнительно комплектуются:

• Системой, обеспечивающей контроль состояния пространства внутри между стенками;
• Элементами для предупреждения о угрозе утечки;
• Датчики, предупреждающие о приближении к предельно допустимому уровню;
• Деаэрацию.

В соответствии с ТУ, определенными ГОСТ 17032-2010 предусмотрены следующие тех. х-ки РГС-5:

НАД ПОВЕРХНОСТЬЮ:

№ п/п	Наименование	Ед. изм-я.	Параметр	Примечание
1	Давление в системе	МПа	В соответствии с ТУ налива	рабочее
2	Р рабочее в теплообменнике	-/-	0,4
3	Диапазон температур рабочей среды	°C	0 … + 90
4	Минимум нагрева стенок Ст3пс4 09Г2С-8	°C	- 40 - 60
5	Толщина стенок корпуса	мм	4/8
6	Установленный срок эксплуатации	лет	10
7	Сейсмичность	балл	6	По 12-бальной шкале

Требования к нефтепродуктам:

Тип	Класс опасности	Стандарт	Номер
Токсичные, 4	ГОСТ	12.1007-76
Взрывоопасность	Категория 11А	-/-	513330. 11-99
Группа взрывоопасности	Т3	-/-	513330. 5-99

В теплообменном устройстве среда должна быть жидкой, нетоксичной и безопасной.

ПОДЗЕМНОЙ УСТАНОВКИ:

№ п/п	Наименование	Ед. изм-я.	Параметр	Примечание
1	Давление в системе	МПа	В соответствии с ТУ налива	рабочее
2	Предельно допустимое Р	-/-	0,04	избыточное
3	Р рабочее в теплообменнике	-/-	0,8
4	Диапазон температур рабочей среды	°C	0 … + 90
5	Минимум нагрева стенок Ст3пс4 09Г2С-8	°C	- 40; - 60
6	Толщина стенок корпуса	мм	8/8
	Глубина засыпки	м	1,3
7	Установленный производителем эксплуатационный ресурс	лет	10	При соблюдении условий эксплуатации
8	Уровень сейсмичности	балл	6	По 12-бальной шкале

Находящаяся в резервуарах жидкая, нетоксичная, взрыво- и пожаробезопасная среда должна соответствовать:

Тип	Класс опасности	Стандарт	Номер
Темные нефтепродукты	Токсичные, 4	ГОСТ	12.1007-76
Взрывоопасность	Категория 11А	-/-	513330. 11-99
Группа взрывоопасности	Т3	-/-	513330. 5-99

Комплектность емкости РГС -5

Помимо непосредственно емкости объемом 5 м³ в комплект изделия входят:

• Люк-лаз с герметично закрывающейся крышкой;
• Строповочные рымы (4 шт.);
• Опорные элементы (ложементы) – 2 шт.;
• 13 различных видов патрубков (от линии наполнения, до визуального контроля уровня в емкости);
• Крепеж для температурного датчика.

Коррозийная защита резервуаров РГС - 5 м³

Выполнена по ГОСТ 9.307-89, а дополнительное покрытие по ГОСТ 9.302-88; 9.308-85. Предусматривает: покрытие корпуса снаружи грунтом и эмалью, обладающей высокими антикоррозийными свойствами.

А также дополнительно (по согласованию с заказчиком):

• Дополнительную гидроизоляционную защиту;
• Утепление (установка теплоизоляционного слоя);
• Систему обогрева;
• Антикоррозийное покрытие внутри (обеспечивает существенное увеличение эксплуатационного ресурса.

Компания Завод Резервуаров и Негабаритных Металлоконструкций является производителем высококачественных резервуаров. Чтобы заказать РГС-5 м³ и на выгодных условиях приобрести изделие, свяжитесь с менеджером компании. В комплекте с емкостью обеспечивается передача всей необходимой технической документации, а также калибровочной таблицы.
