Горизонтальные аппараты ГЭЭ с эллиптическими днищами

Горизонтальные аппараты ГЭЭ с эллиптическими днищами

Горизонтальные аппараты ГЭЭ с эллиптическими днищами от завода-производителя



Горизонтальные аппараты ГЭЭ предназначены для организации кратковременного или длительного хранения жидкостей, газов и газообразных сред под давлением. Наиболее нагруженные элементы аппаратов – фланцевые соединения рассчитаны на давление не менее 1,6 МПа.

Завод Резервуаров и Негабаритных Металлоконструкций имеет все необходимые сертификаты соответствия, что позволяет гарантировать идеальное качество аппаратов и других резервуаров различного назначения.

Горизонтальные аппараты ГЭЭ изготавливаются из различных марок сталей. Все зависит от индивидуальных требований заказчиков, условий эксплуатации и свойств хранимого продукта.

Стандартизация

При изготовлении аппаратов ГЭЭ обеспечивается соблюдение следующих отраслевых стандартов и нормативно-технических документов:

Параметр

Наименование

Номер

Общие требования к сосудам и аппаратам, расчеты на прочность

ГОСТ Р

52857.1

Машины и приборы

ГОСТ

15150-69

Безопасность машин и оборудования

Техрегламент

ТР ТС 010/2011

Сосуды, блоки, аппараты

СТО

00220575.063

Безопасность сосудов, работающих под высоким давлением

ТР

ТР ТС 032_2013



Общее описание

Емкостные аппараты типа ГЭЭ – это цельносварные металлические конструкции горизонтального расположения. Основное предназначение таких резервуаров – обеспечить хранение жидких и газообразных сред под определенным давлением в системе. Сосуды также могут применяться в качестве хранилищ для агрессивных жидких сред. В таком случае производитель, компания РиНМ производит покрытие внутренних стенок высокопрочным антикоррозийным составом.



Сфера применения

Горизонтальные аппараты с днищами эллиптической формы нашли применение в следующих отраслях и сферах деятельности:

- предприятия газового сектора;

- нефтеперерабатывающие комплексы;

- химическая промышленность;

- металлургия;

- сельское хозяйство.
Емкостный аппарат может быть использован индивидуально, а также в качестве одного из элементов цепочки технологического оборудования.

Выбор марок стали

Определяется в зависимости от типа исполнения аппарата:

Всп3сп5

ГОСТ 380-88

- 200С

+ 300

09Г2С

5520-79

- 60

-/-

12х18Н10Т (нержавейка)

5632-72

- 70

-/-

08зх22Н6Т

-/-

- 40

-/-



Основные технические характеристики емкостей типа ГЭЭ (см):

параметр

показатель

D

16; 20; 24; 28; 30

L

250 … 1300

L1

160 … 1170

K1

94 … 166

K2

97 … 167

K3

90 …167

K4

89 …160

K5

56 … 104

B1

144 … 266

H1

10 … 17



Типы штуцеров и условные проходы

Назначение

Объем, м3

Усл. проход

Основной люк/лаз

6,3 … 100

500

Точка наполнения

80 … 200

Место вывода среды

150 … 300

Перелив

-/-

Предохранительный клапан

50/100

Измеритель давления в системе

50

Термометр

-/-

Ввод теплоносителя

-/-

Вывод теплоносителя

-/-

Резерв

-/-



Основные технические характеристики и эксплуатационные параметры:

Показатель

Ед. изм.

Результат

Предельно допустимая плотность

кг/м3

1600

Варианты давления (эксплуатационного)

МПа

0,6

1,0

1,6

Уровень сейсмической опасности

балл

7

Диапазон объемов

м3

6,3 … 100

Диаметр корпуса

м

1,6 – 3,0

Тип установки



наземный

Варианты опорных элементов

опоры

- лапы,

- стойки,

- седловые



В зависимости от ТУ на изготовление, индивидуальных требований заказчика слив хранимой в аппарате жидкости может быть осуществлен на выбор одним из двух способов:

  1. Самотеком. При этом никакого внешнего механического воздействия на процесс не предусмотрено.
  2. Под давлением. Может использоваться сжатый воздух или газ.



Горизонтальные аппараты ГЭЭ, изготовленные нашим Заводом Резервуаров и Негабаритных металлоконструкций, по всем параметрам соответствуют требованиям ГОСТ, ТУ, иным стандартам и нормативам. Чтобы заказать и на выгодных условиях приобрести готовые изделия достаточно сделать всего один телефонный звонок менеджеру компании!

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

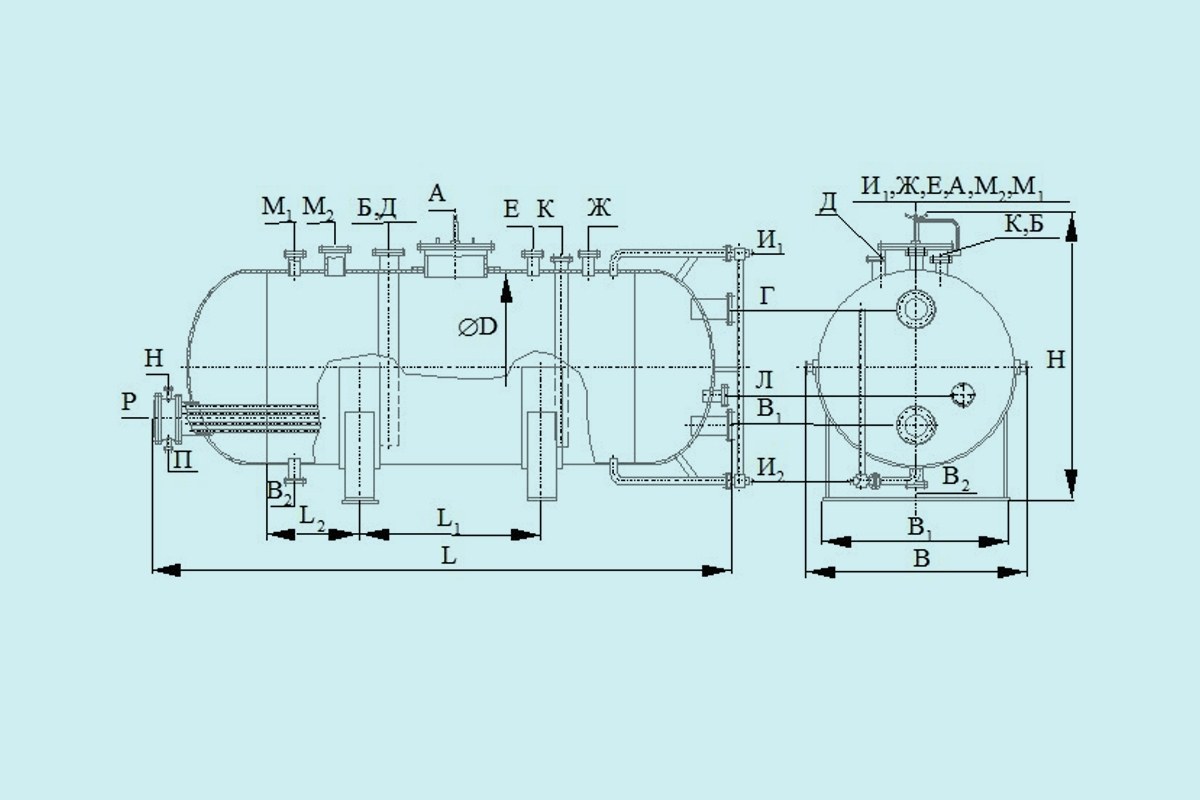

Технические характеристики

 ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

А

Люк

Б

Вход среды

В1

Выход среды

В2

Выход среды

Н*

Вход теплоносителя

П*

Выход теплоносителя

Р*

Установка трубного пучка

Д

Труба передавливания

Г

Перелив среды

И

Для трубчатого указателя уровня

Е

Установка предохранительного клапана

Ж

Установка манометра

К

Установка уровнемера типа УБ

Л

Установка термометра

М1

Резервный

М2

Резервный



Чертежи
